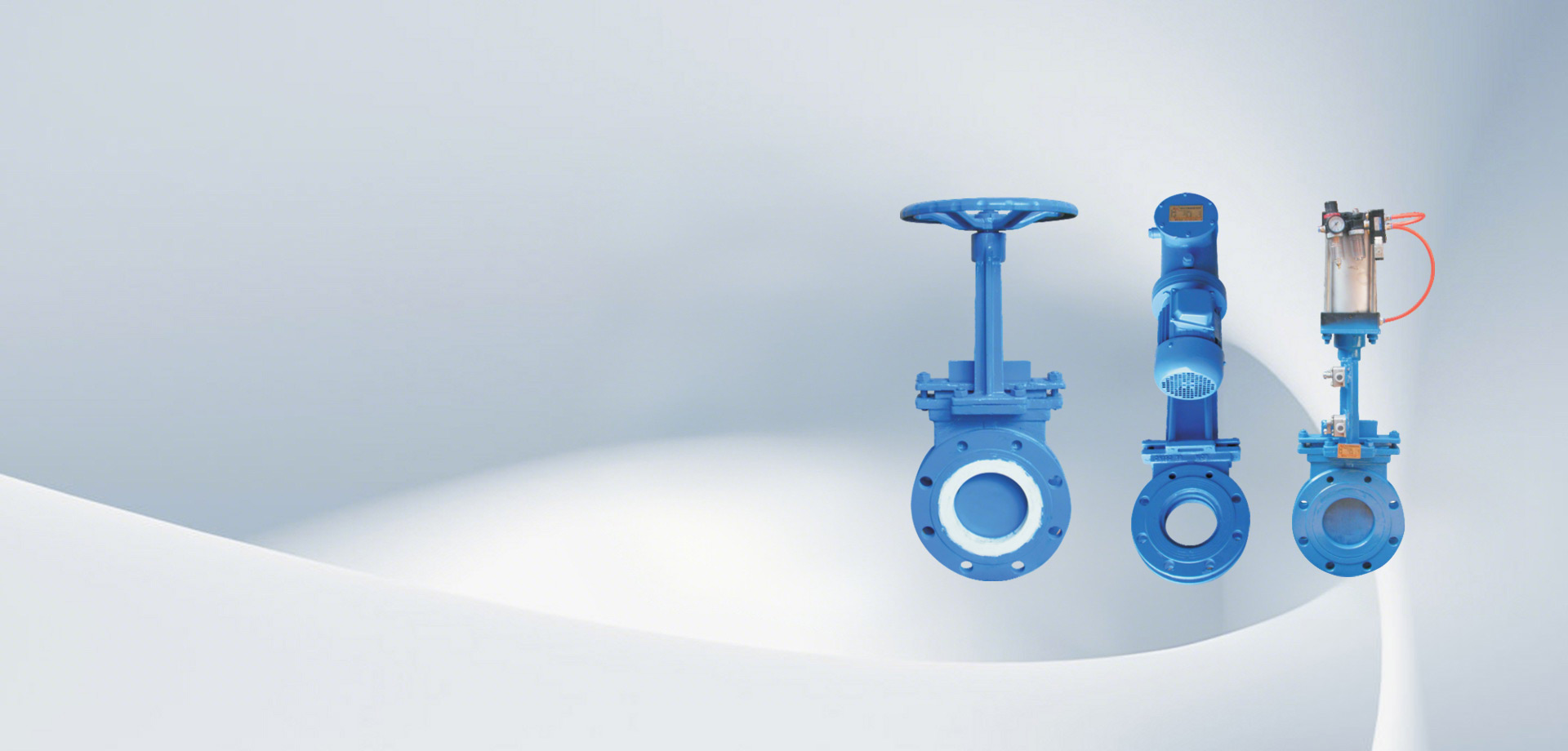

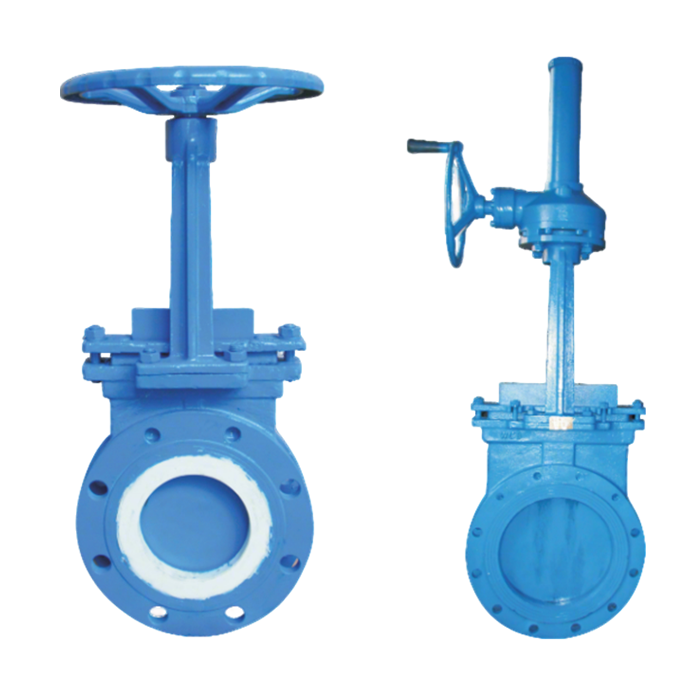

手动内衬整体陶瓷耐磨H型闸阀是本公司经过近两年的时间在国内较多的煤矿重介洗煤厂的使用过程中耐磨试验成功。在输送煤炭介质混合物时有效的控制管道里的流量，保护输送机械。在运行中所出现的煤炭介质混合物的不稳定的厚与稀的有效控制，大大的减少了输送机械的损坏，整体内衬陶瓷耐磨H型闸阀阀体耐磨是普通阀门阀体的5到10倍，阀板选用进口SP耐磨板和复焊耐磨板两种，在阀体没有使用坏前可用旧板免费换新的阀板。
• 设计制造：JB/T8691-1998
• 结构长度：GB/T15188.2-94
• 法兰连接：GB/T9113.1-2000　JB/T79-94
• 试验与验收：GB/T13927-92

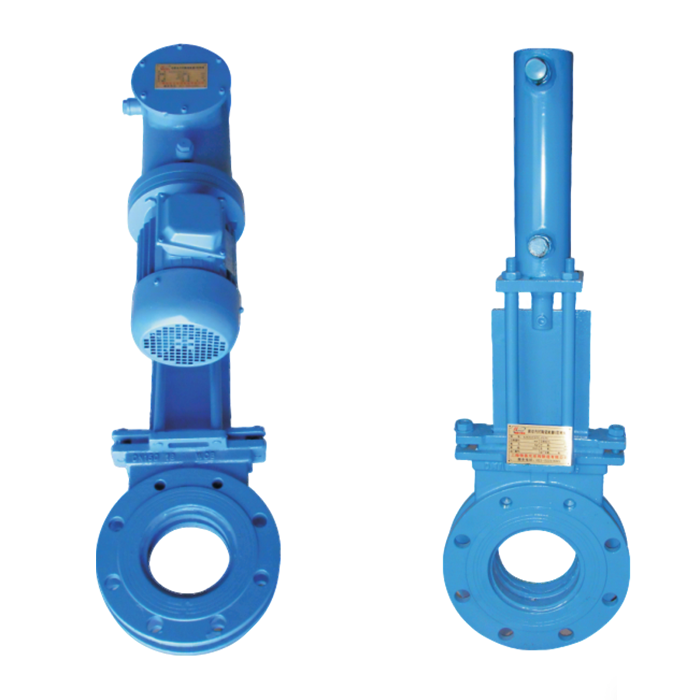

电液动内衬整体陶瓷耐磨H型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭，如配制传感器或数字显示装置，可避行远距离高空的危险地区，可单控、集控或程序控制，广泛应用于冶金、电力、煤矿洗煤厂、金铜铁矿山等耐磨管路的主要控制部位，是一种电动应用性强的新型更新替代产品。
产品特点
• 机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
• 无级调力，运行平稳，冲击力小，适用于较高压力场合。
• 节能，液压传动效率高达80%。
• 阀门整体结构紧凑，体积小，无需液压泵站，平衡安装需立吊环。
• 可控制任意阀位并可锁定。
• 根据用户需求可配套控制箱。

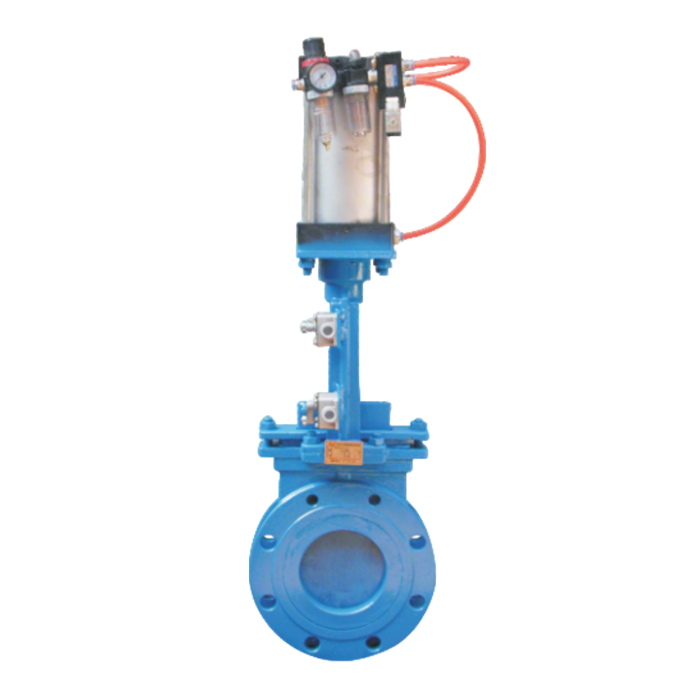

气动内衬陶瓷耐磨H型闸阀是较为复杂的自动化控制仪表过程，由多种气体元件及阀体组成，多用于要求快速切断或开启闭合的场合。
• 双作用：对阀门开启和关闭的两位式控制；
• 单作用（弹簧复位)：在电路和气路切断或故障时，阀门自动开启或关闭。
可选附件
• 气动启闭总成：RJKNQDHZPQZC-DY-6-10ZGD
• 单或双控电磁阀有:24V、220V等电压选择，必要时可选防爆电磁阀。
• 阀门开启定位器有：红外线接近开关、方型开闭定位器。
• 气源处理三联件有：减压阀、电磁阀、过滤器、油雾器。
• 电/气阀门定位器（调节型用）。

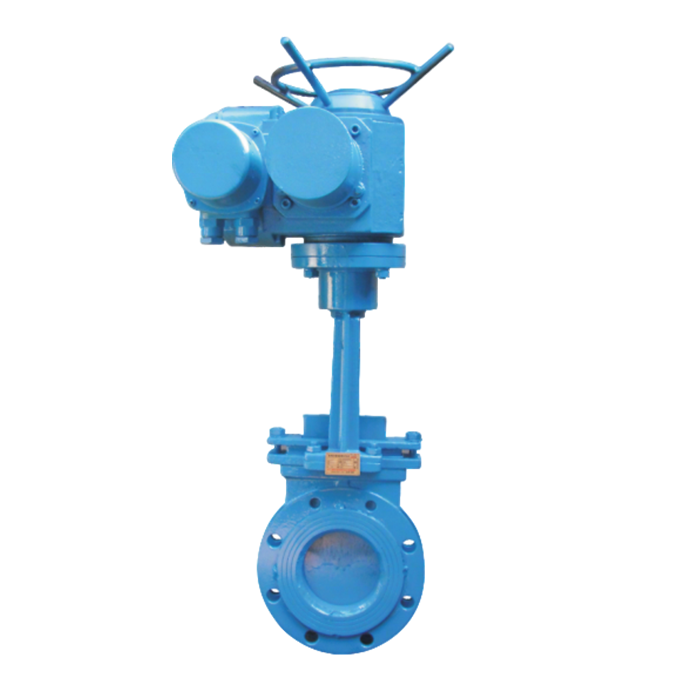

电动内衬整体陶瓷耐磨H型闸阀驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制，可以现场手动操作，也可以与计算机配合实现计算机联动自动控制。广泛应用于：电厂、钢厂、煤矿洗煤厂、金银铜铁矿、耐磨管道介质的控制、自动与全自动化控制的远程控制要求。
电动装置参数
• 电源：220V、380V、660V，50HZ。
• 标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65，可直接用于户外
• 防水型：防水型产品具有防尘、防浸水（IP67）的外壳防护等级。
• 防爆型（EX）：防爆等级DIIBT4/DIICT4(不含乙炔)。
• 环境温度：-20℃~40℃，可选配套控制箱。
• 电动头控制可选：普通开关型、整体开关型、整体调节开关型。
产品特点
• 启闭迅速，平稳可靠，自动化程度高。
• 安装高度及位置不受限制：可直立安装、可水平安装、可45°安装。
• 采用防爆型电动装置，在易燃易爆、甚至有毒气体环境中可以正常工作。
• 配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
